Nätantegator

Kortfattat

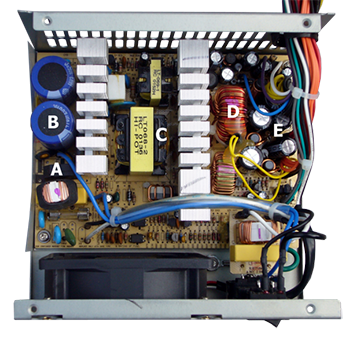

Kompenenterna i en dator strömförsörjs av nätaggregatet (Kallas även nätdel eller PSU, Power Supply Unit). Vid datorköp ges sällan nätaggregatet någon större uppmärksamhet, trots att det spelar stor roll i sammanhanget. Ett nätaggregat påverkas datorsystemets stabilitet och i slutäden även de överiga kompontenternas livslängd.

I den här sidan ska vi gå igenom vad som skiljer mellan olika Nätaggregat och vad de olika kontakterna används till.

	ATX-formfaktorn Atx är en så kallad formfaktor. Tillverkare följer ATX-formfaktorn för att komponenter såsom Moderkort, Chassi och nätaggregat ska passa tillsammans rent fysiskt. Moderkortet har med tiden justeras för nytillkomma tekniker ochnätaggregaten har i sin tur anpassats efter dem (Ibland även chassit) för närmare specifikationer på ATX, see www.formfactors.org

ATX-formfaktorn

Atx är en så kallad formfaktor. Tillverkare följer ATX-formfaktorn för att komponenter såsom Moderkort, Chassi och nätaggregat ska passa tillsammans rent fysiskt. Moderkortet har med tiden justeras för nytillkomma tekniker ochnätaggregaten har i sin tur anpassats efter dem (Ibland även chassit)

för närmare specifikationer på ATX, see www.formfactors.org

Kontakterna

Här följer en genomgång av de vanligaste kontakterna från nätaggregatet till datorns olika komponenter

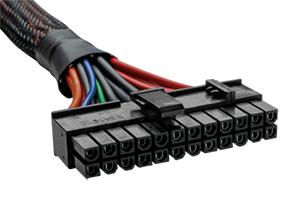

24-Pin-Kontakten

24-pin-kontakten används för strömförsörjning av moderkortet. Den försöjer även enheterna som drivs via moderkortet. Det kan uppstå viss förvirring kring den här kontakten då den finns i två utföranden med olika antal stift (20 respektive 24 stycken). Moderkort från före PCI-express-tiden använder 20-pin-kontakten då 24-pin-kontakten utvecklas för strömförsörja PCI-express-kort. Det finns adaptrar för att konverteramellan de två kontakterna

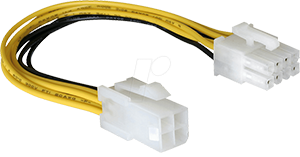

P4-kontakten (2x2-pin)

När processorerna blev snabbare och effektivare behövdes också mer ström för att driva dem. Lösningen blev 2x2-pin-kontakten som poplärt kallas P4-kontakten. Namnet kommer av att den började behövas i samband med lanseringen av Pentium 4-processorerna (Gammal intel processor). P4-kontakten är idag mestadels ersatt av EATX12V-kontakten

EATX12V-Kontakten den så kallade EPS12V-kontakten används för strömförsörjning av processorer på servermoderkort. Efterhand som de vanliga datorprocessorerna blev alltmer strömkrävande, började den åttapoliga kontakten även dyka upp på traditionella moderkort. Där används den idag, men går under nammet EATX12V. På nätaggregaten respresenteras den antingen av åttapolig kontakt eller två stycken P4-kontakter som sätts samman. På moderkorten finns ibland en vanlig ansluting för en P4-kontakt plus en liten plastlucka som döljer ytterligare en sådan kontakt. Då kan antingen en P4-kontakt, två P4-kontakter eller en EATX12V-kontakt anslutas. Om nätaggregates anslutingar ger möljlighet till anslutning av en fullstor kontakt är det att föredra, framförallt om processorn ska överklockas. För strömsnåla processorer räcker det utmärk med att endast ansluta en P4-kontakt. Det är därför andra halvan av kontakten är övertäckt av en plastlucka. Du kan läsa mer i moderkortets manual.
4-Pin molex 4-pin Molex-kontakten var länge den vanligaste kontakten från ett nätaggregat. Kontakten gick även under namnet 5,25". Den användes i huvudsak för att strömförsörja äldre hårddiskar och optiska enheter (Nyare enheter använder i första hand Sata och Sata-power för dataöverföring respektive strömförsörjning).

EATX12V-Kontakten

den så kallade EPS12V-kontakten används för strömförsörjning av processorer på servermoderkort. Efterhand som de vanliga datorprocessorerna blev alltmer strömkrävande, började den åttapoliga kontakten även dyka upp på traditionella moderkort. Där används den idag, men går under nammet EATX12V. På nätaggregaten respresenteras den antingen av åttapolig kontakt eller två stycken P4-kontakter som sätts samman. På moderkorten finns ibland en vanlig ansluting för en P4-kontakt plus en liten plastlucka som döljer ytterligare en sådan kontakt. Då kan antingen en P4-kontakt, två P4-kontakter eller en EATX12V-kontakt anslutas. Om nätaggregates anslutingar ger möljlighet till anslutning av en fullstor kontakt är det att föredra, framförallt om processorn ska överklockas. För strömsnåla processorer räcker det utmärk med att endast ansluta en P4-kontakt. Det är därför andra halvan av kontakten är övertäckt av en plastlucka. Du kan läsa mer i moderkortets manual.

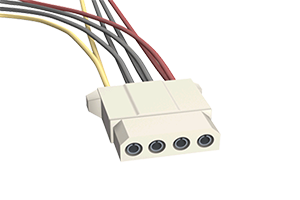

4-Pin molex

4-pin Molex-kontakten var länge den vanligaste kontakten från ett nätaggregat. Kontakten gick även under namnet 5,25". Den användes i huvudsak för att strömförsörja äldre hårddiskar och optiska enheter (Nyare enheter använder i första hand Sata och Sata-power för dataöverföring respektive strömförsörjning).

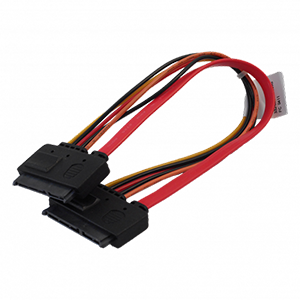

Sata-Power

Sata-Power-kontakterna används för att driva hårddiskar och optiska enheter. Det som skiljer Sata-Power från 4-Pin Molex-kontakten är att Sata-Power även kan lämna 3,3Volt. Den spänningen används än så länge sällan, vilket gör att det går att omvandla från en 4-Pin Molex-kontakt till Sata-Power med en enkel adapter.

PCI-Express-Power

Kraftfulla grafikkort har likt processorn behov av extra strömfördörning. Från början fanns inte PCI-Express-Power-Kontakten gå vanliga nätaggregat. I stället levererades grafikkorten med en adapter som omvandlade två stycken 4-pin Molex-kontakter till en PCI-Express-Power 6-pin-kontakt

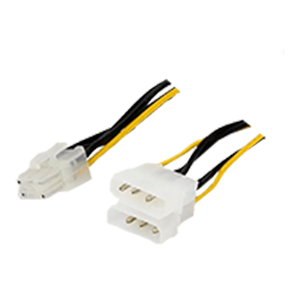

↑Adapter till en 6-Pin PCI-Express-Power-Kontakt↑

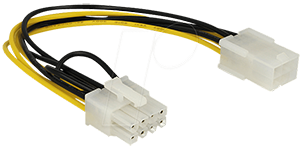

↑Adapter från 6-pin till 8pin PCI-Express-Power-Kontakt↑

Därefter forsatte utvecklingen till dagens 8-pin PCI-Express-Powerkontakt för att ytterligare öka strömförsörjningen till de kraftfullaste grafikkorten. Den liknar en 8-pin EATX12-kontakt, men har en annorlunda polaritet och passform

Effekt

Den största skillnaden mellan olika nätaggregat är vilken effekt de kan leverera och det är den egenskapen som tillverkarna marknadsför hårdast. Det finns dock fler parametrar än effekten som bör uppmärksammas vid köp av nätaggregat. Ett nätaggregat har flera så kallade linor med olika spänningar och med varierande möjlighet till strömuttag. Det är till exempel inte säkkert att ett nätaggregat på 650 W kan ge ut mer ström på en viss spänning än ett näraggregat på 520 W

Enligt ATX-Standarden får en enskild ledare från nätaggregatet inte belastas med mer 240 VA. Det innebär att en 12 V-ledare inte får belastas med mer än 20 A. De flesta nätaggregat har därför flera 12 V-Linor som kan avlasta varanda. De kraftfullaste nätaggregaten har upp till fem olika linor på samma spänning.

förgreningskontakt för 4-Pin-Kontakten

12 V är den spänning som oftast efterfrågas av datorns enheter. 12 V-linorna används för att driva bland annat processorn, grafikkortet och hårddiskarna. Dessa är de så kallade högeffektskomponenterna. Ju större ström som kan levereras på samma lina, desto fler kontakter brukar finnas tillgängliga. Ibland händer det dock att kontakterna inte räcker till för att strömförsörja samtliga enheter. Förgreningskontakter kan lösa problemet, men tänk på att för många förgreningar kan leda till överbelastning av nätaggregatet.

Adapter mellan den vanliga 4-Pin Molex-kontakten och grafikkortsströmförsörningen

Vid användningen av adaptrar (såsom den på bilden ovan) är det viktigt att tänka på vilka linor den kopplas till. Den bör kopplas till två uttag som sitter på varsin ledning från nätaggregatet, i stället för två kontakter som ligger på samma ledning

80 Plus

Ett nätaggregat kan märkas med 80 Plus om det har strömeffektiva komponenter. Kravet är att minst 80 % av energin ska finnas kvar efter transformeringen. 80 Pluscertifieringen tyder därmed på att nätaggregatet är både mer miljöanpassat och bra för plånboken.

80 Plus-Certifieringen

Efterhand som utvecklingen har gått framåt har märkningen utökats med fler steg som ställer ännu hög krav på nätaggregaten

De fem första stegen i den 80 Plus-Skalan

I dagsläget finns sex olika 80 Plus.Märkningar

Belastning	10%	20%	50%	100%
80 plus (vit)	testas ej	80%	80%	80%
80 plus Bronze	testas ej	81%	85%	81%
80 plus Silver	testas ej	85%	89%	85%
80 plus Gold	testas ej	88%	92%	88%
80 plus Platinum	testas ej	90%	94%	88%
80 plus Titanium	90%	94%	96%	91%

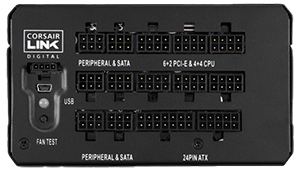

Modulära Nätaggregat

Vid montering av ett nätaggregat i ett chassi brukar det bli en hel del kablar över som inte används till något. De har en tendens att vara i vägen och påverka datorns luftflöde. Lite mer exsklusiva nätaggregat brukar därför ha löstagbara kablar för att låta datornsbyggaren själv bestämma vilka kontakter som ska användas. Dessa nätaggregat kallas (Modulära).
